模擬信號是指在一定范圍內連續的信號（如電壓、電流)，這個“一定范圍”可以理解為模擬量的有效量程。在使用S7-200模擬量時，需要注意信號量程范圍，撥碼開關設置，模塊規范接線，指示燈狀態等信息。

本文中，我們按照S7-200模擬量模塊類型進行分類介紹：

1.AI 模擬量輸入模塊?

2.AO模擬量輸出模塊?

3.AI/AO模擬量輸入輸出模塊

4.常見問題分析

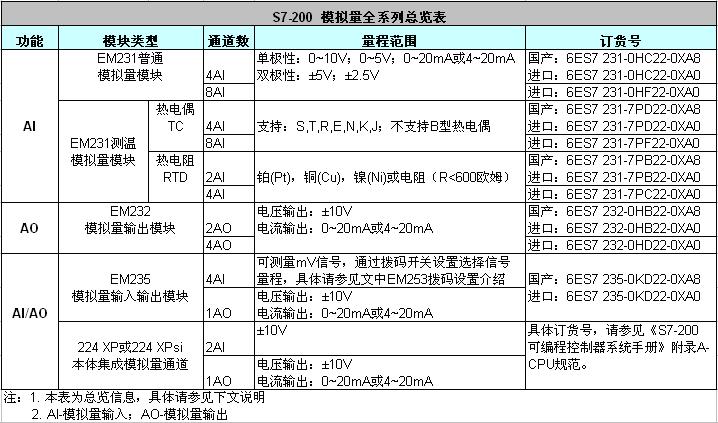

首先，請參見“S7-200模擬量全系列總覽表”，初步了解S7-200模擬量系列的基本信息，具體內容請參見下文詳細說明：

AI 模擬量輸入模塊

A. 普通模擬量輸入模塊：

如果，傳感器輸出的模擬量是電壓或電流信號（如±10V或0~20mA），可以選用普通的模擬量輸入模塊，通過撥碼開關設置來選擇輸入信號量程。注意：按照規范接線，盡量依據模塊上的通道順序使用（A->D），且未接信號的通道應短接。具體請參看《S7-200可編程控制器系統手冊》的附錄A-模擬量模塊介紹。

4AI EM231模塊：

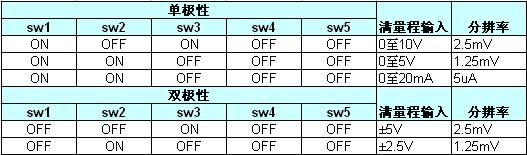

首先，模擬量輸入模塊可以通過設置撥碼開關來選擇信號量程。開關的設置應用于整個模塊，一個模塊只能設置為一種測量范圍，且開關設置只有在重新上電后才能生效。也就是說，撥碼設置一經確定后，這4個通道的量程也就確定了。如下表所示：

注：表中0~5V和0~20mA（4~20mA）的撥碼開關設置是一樣的，也就是說，當撥碼開關設置為這種時，輸入通道的信號量程，可以是0~5V，也可以是0~20mA。

8AI EM231模塊：

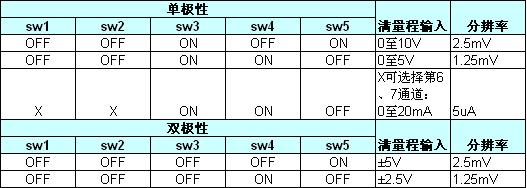

8AI的EM231模塊，第0->5通道只能用做電壓輸入，只有第6、7兩通道可以用做電流輸入，使用撥碼開關1、2對其進行設置：當sw1=ON，通道6用做電流輸入；sw2=ON時，通道7用做電流輸入。反之，若選擇為OFF，對應通道則為電壓輸入。

注：當?shù)?、7道選擇為電流輸入時，第0->5通道只能輸入0-5V的電壓。

B. 測溫模擬量輸入模塊（熱電偶TC；熱電阻RTD）：

如果，傳感器是熱電阻或熱電偶，直接輸出信號接模擬量輸入，需要選擇特殊的測溫模塊。測溫模塊分為熱電阻模塊EM231RTD和熱電偶模塊EM231TC。注意：不同的信號應該連接至相對應的模塊，如：熱電阻信號應該使用EM231RTD，而不能使用EM231TC。且同一模塊的輸入類型應該一致，如：Pt1000和Pt100不能同時應用在一個熱電阻模塊上。

熱電偶模塊TC：

EM231 TC支持J、K、E、N、S、T和R型熱電偶，不支持B型熱電偶。通過撥碼設置，模塊可以實現冷端補償，但仍然需要補償導線進行熱電偶的自由端補償。另外，該模塊具有斷線檢測功能，未用通道應當短接，或者并聯到旁邊的實際接線通道上。

熱電阻模塊RTD：

熱電阻的阻值能夠隨著溫度的變化而變化，且阻值與溫度具有一定的數學關系，這種關系是電阻變化率α。RTD模塊的撥碼開關設置與α有關，如下圖所示，就算同是 Pt100，α值不同時撥碼開關的設置也不同。在選擇熱電阻時，請盡量弄清楚α參數，按 照對應的撥碼去設置。具體請參看《S7-200可編程控制器系統手冊》的附錄A-熱電偶和熱電阻擴展模塊介紹。

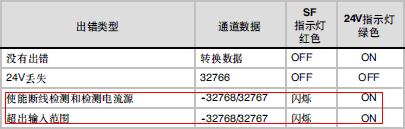

EM231 RTD模塊具有斷線檢測功能，未用通道不能懸空，接法方式如下：

（1）請將一個電阻按照與已用通道相同的接線方式連接到空的通道，注意：電阻的阻值必須和RTD的標稱值相同；

（2）將已經接好的那一路熱電阻的所有引線，一一對應連接到空的通道上。

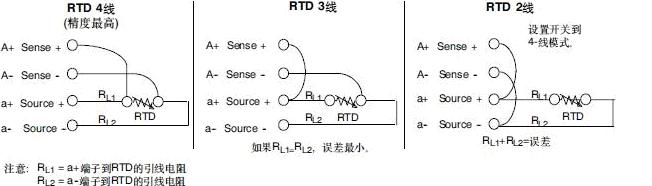

因?yàn)闊犭娮璺?線制、3線制、4線制，所以RTD模塊與熱電阻的接線有3種方式，如圖所示。其中，精度最高的是4線連接，精度最低的是2線連接。

提示：

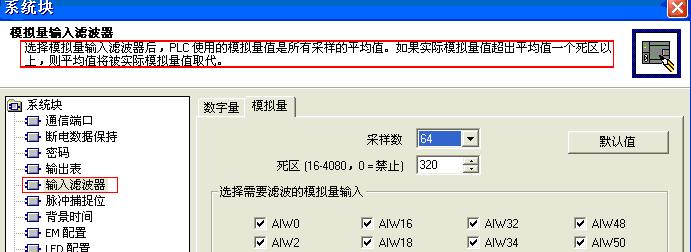

（1）. 在STEP7 Micor/WIN軟件中（S7-200的編程軟件），對于模擬量輸入通道設有軟件濾波功能，如圖所示，具體請參見《S7-200 ? LOGO? SITOP 參考》->系統塊-模擬量濾波。

但是，在系統塊中設置模擬量通道濾波時，RTD和TC模塊占用的模擬量通道，應禁止濾波功能。

注：具體請參見：《S7-200 ? LOGO? SITOP 參考》->EM231 RTD/EM231 TC。

AO模擬量輸出模塊

S7-200的擴展模塊里，分別有2路、4路的模擬量輸出模塊EM232。根據接線方式（M-V或M-I）選擇輸出信號類型，電壓：±10V，電流：0~20mA（4~20mA）。

AI/AO模擬量輸入輸出模塊

(A) CPU模塊本體集成的2路AI和1路AO

S7-200只有CPU 224XP和CPU224XPsi，本體集成有模擬量通道。其中，2路AI是：電壓信號±10V，1路AO是：電壓信號0~10V；或者電流信號0~20mA(4~20mA)，輸出信號類型可以通過硬件接線來選擇。

(B) EM235模擬量輸入輸出模塊

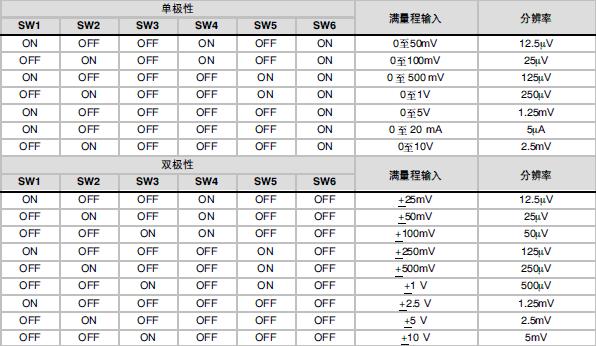

EM235模塊有4路AI和1路AO。通過撥碼開關設置來選擇4路AI通道的輸入信號程，如下表所示，這個模塊可以測量毫伏級（mV）的信號；1路AO是：電壓信號 ±10V；或電流信號0~20mA（4~20mA），可以根據硬件接線方式（M-V或M-I）選擇輸出信號類型。

注：模塊上的電位計是用來調節輸入信號和轉換數值的放大關系，在模塊出廠時已經設置好了，如無需要，請不要隨意更改。

常見問題分析

A．模擬量輸入與數字量的對應關系：

模擬量信號（0~10V，0~5V或0~20mA）在S7-200 CPU內部用0~32000的數值表示（注：4~20mA對應6400~32000），這兩者之間有一定的數學關系，如圖所示：

B．模擬量模塊的硬件接線介紹

（1）CPU 224 XP集成有2路電壓輸入，接線方法見a：分別為A+和M、B+和M，此時只能輸入±10V 電壓信號。

CPU 224XP還集成有1路模擬量輸出信號。電流輸出如圖b，將負載接在I和M端子之間；電壓輸出如圖c，將負載接在V和M端子之間。

（2）模擬量輸入的接線方式

以4AI EM231模塊為例，分別介紹電壓、電流型輸入信號的接線方式，如圖所示。注意：此接線圖是一個示意圖，表述的是不同的接線方式，并不是指該模塊只有A通道可以接入電壓，B通道必須懸空，C和D通道只能接入電流。

當您的信號為電壓輸入時可以參考接線方法a，以此類推。

方式a. 電壓輸入方式：信號正接A+；信號負接A-；

方式b. 未用通道接法（不要懸空）：未用通道需短接，如B+和B-短接；

方式c. 電流輸入方式（四線制）：信號正接C+，同時C+與RC短接；信號負接C-，同時C-和模塊的M端短接。

方式d. 電流輸入方式（兩線制）：信號線接D+，同時D+與RD短接；電源M端接D-，同時和模塊的M端短接。

注：具體請參見：《S7-200 ? LOGO? SITOP 參考》->模擬量模塊接線。

（3）電流型信號輸入接線方式

電流型信號的接線方式，分為四線制、三線制、二線制接法。這里討論的“幾線制”，是以傳感器或儀表變送器是否需要外供電源來區別的，而并不是指EM231模塊需要幾根信號線，或該變送器的信號線輸出。

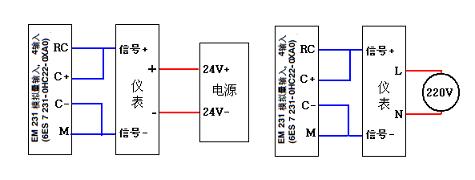

a. 四線制-電流型信號的接法：

四線制信號是指信號設備本身外接供電電源，同時有信號+、信號-兩根信號線輸出。供電電源可有220VAC或24VDC，接線如圖所示：

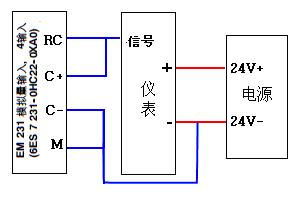

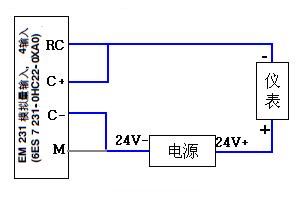

b. 三線制-電流型信號的接法：

三線制信號是指信號設備本身外接供電電源，只有一根信號線輸出，該信號線與電源線共用公共端，通常情況是共負端的。接線如圖所示：

注：若設備的24VDC供電電源與EM231模塊的供電電源不是同一個電源，那么，需要將模塊的M端與該通道的負端引腳短接（如，M和C-短接）。這是為了使模塊與測量通道工作在同一的參考電壓，也就是等電位。下面的二線制接法同理。

c. 二線制-電流型信號的接法：

二線制信號是指信號設備本身只有兩根外接線，設備的工作電源由信號線提供，即其中一根線接電源，另一根線是信號輸出。接線如圖所示：

C．224XP本體集成的AI，能否接電流信號0~20mA？

首先，這兩路模擬量輸入通道可以接收±10V的電壓信號，不能直接接收電流信號。若使用該通道接收電流信號，會有一定的風險，可能導致測量的不準確或模塊的損壞等等。

D．如何對 S7-200 的 CPU224XP 和擴展模塊 EM 231, EM 232 及 EM 235 的模擬量值進行比例換算?

S7-200模擬量輸入通道所采集的信號，是以0~32000中的數值表示，存儲在AIW中。也就是說，這個數值與實際的物理量之間，存在一定的比例換算關系。
