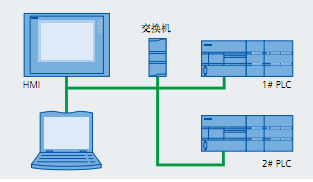

以太網通信
所有CPU模塊配備以太網接口，支持西門子S7 協議、有效支持多種終端連接 ：
? 可作為程序下載端口（使用普通網線即可）
? 與SMART LINE觸摸屏進行通信，最多支持8 臺設備
? 通過交換機與多臺以太網設備進行通信，實現數據的快速交互，包含 8 個主動 GET/PUT 連接、8 個被動 GET/PUT 連接。

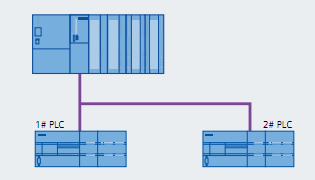

PROFIBUS 通信
使用 EM DP01 擴展模塊可以將S7-200 SMART CPU 做為 PROFIBUS-DP 從站連接到PROFIBUS 通信網絡。通過模塊上的旋轉開關可以設置PROFIBUS-DP 從站地址。該模塊支持 9600 波特到 12M 波特之間的任一 PROFIBUS 波特率， 最大允許 244 輸入字節和 244 輸出字節。
支持下列協議 ：
? MPI從站
? PROFIBUS-DP從站

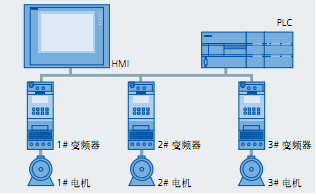

串口通信
S7-200 SMART CPU 模塊均集成 1 個 RS485 接口，可以與變頻器、觸摸屏等第三方設備通信。如果需要額外的串口，可通過擴展 CM01 信號板來實現，信號板支持RS232/RS485 自由轉換。
串口支持下列協議 ：
? Modbus RTU
? USS
? 自由口通信

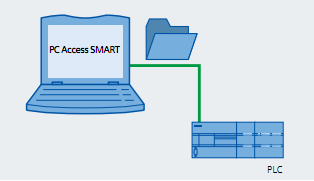

與上位機的通信
通過 PC Access SMART，操作人員可以輕松通過上位機讀取 S7-200 SMART 的數據，從而實現設備監控或者進行數據存檔管理。
(PC Access SMART 是為 S7-200 SMART 與上位機進行數據交互而定制開發的OPC 服務器協議 )

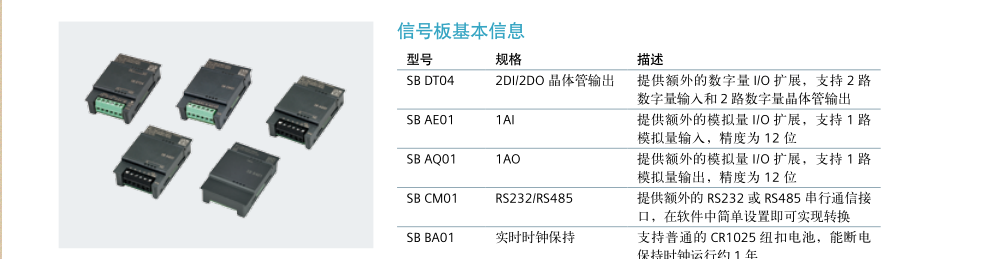

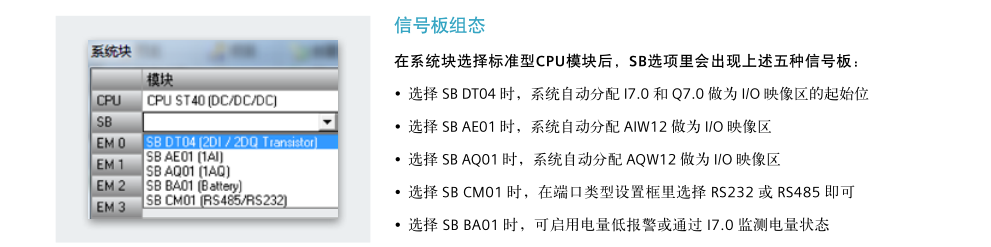

信號板 SB訂貨號:
SB CM01 通信信號板，RS485/RS232，6ES7 288-5CM01-0AA0
SB DT04 數字量擴展信號板，2 x 24 V DC 輸入/2 x 24 V DC 輸出，6ES7 288-5DT04-0AA0
SB AE01 模擬量擴展信號板，1×12位模擬量輸入，6ES7 288-5AE01-0AA0
SB AQ01 模擬量擴展信號板，1 x 12 位模擬量輸出，6ES7 288-5AQ01-0AA0
SB BA01 電池信號板，支持 CR1025 紐扣電池（電池單獨購買），6ES7 288-5BA01-0AA0
